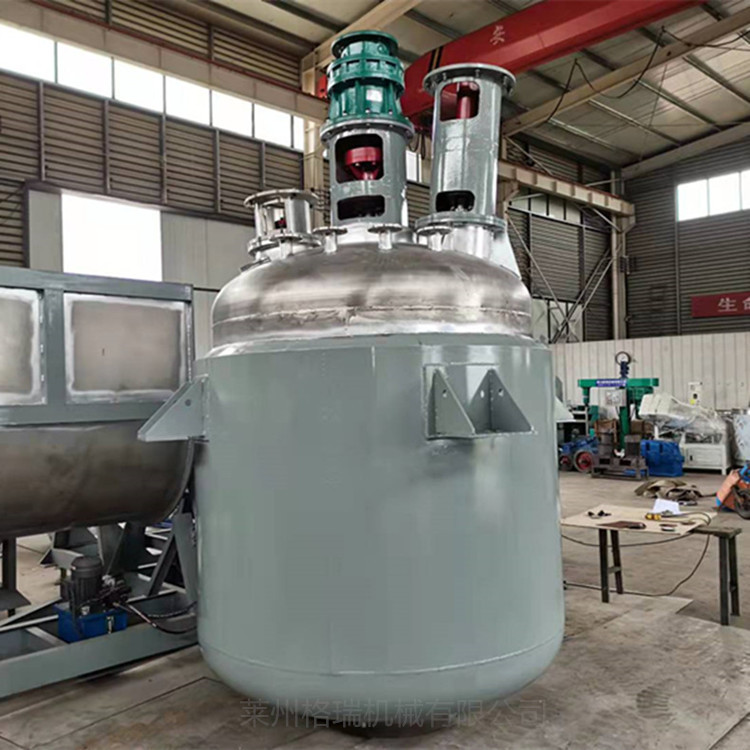

高剪切乳化反應釜是一種適用任何介質粘度物料的新型設備，為滿足用戶改變操作工藝要求，具有真空加壓、冷熱夾套、可靠的密封，獨特的剪切機、分散機、錨式攪拌裝置為一身，使混合效果達到佳程度。
反應釜系列介紹
不銹鋼反應釜采用SUS304、SUS316L等不銹鋼材料制造，攪拌器有錨式、框式、槳式、渦輪式、刮板式、組合式，轉動機構可采用擺線針輪減速機、可滿足各種物料的特殊反應要求。無級變速減速機，密封裝置可采用機械密封，加熱冷卻可采用夾套、半管、盤管、米勒板等結構，加熱方式有蒸汽、電加熱、導熱油，以滿足耐酸、耐高溫、耐磨損、抗腐蝕等不同工作環境的工藝需要。工藝先進、結構合理、經久耐用，并具有耐高溫、耐腐蝕、使用方便等特點，目前已廣泛應用于石油、化工、橡膠、農藥、染料、醫藥、食品、科研等行業，用來完成硫化、硝化、氫化、烴化、聚合、縮合等工藝過程，以及有機染料和中間體等其他許多工藝過程的反應設備?？筛鶕?jù)用戶工藝要求進行設計、制造。
不飽和聚酯樹脂反應釜由立式冷凝器、臥式冷凝器、反應釜、儲水器、分餾柱五部分組成，設計合理，工藝先進，是生產不飽和樹脂的理想設備，用戶可以根據各自的年產能力和技術要求來我廠定作。
盤管式反應釜應用于醫藥、化工、顏料、樹脂、食品等行業，與物料接觸部分采用1Cr18Ni9Ti不銹鋼板制成，整套設備工藝先進，結構合理，經久耐用，并具有耐高溫、耐腐蝕、使用維修方便等特點。
主要技術參數：
|
型號 |
公稱容量 L |
實際容量 L |
加熱功率 kwx支 |
油夾套容量 L |
內鍋尺寸Dmm |
夾套尺寸D1mm |
支座螺孔中心D2mm |
膨脹器容量 L |
n-d |
|
50L |
50 |
78 |
2x4 |
96 |
Φ400 |
Φ600 |
Φ828 |
10 |
4-25 |
|
100L |
100 |
127 |
2x6 |
127 |
Φ500 |
Φ700 |
Φ928 |
15 |
4-25 |
|
300L |
300 |
327 |
4x6 |
218 |
Φ800 |
Φ1000 |
Φ1148 |
20 |
4-25 |
|
500L |
500 |
509 |
4x9 |
269 |
Φ900 |
Φ1100 |
Φ1252 |
25 |
4-25 |
|
1000L |
1000 |
1017 |
4x12 |
400 |
Φ1200 |
Φ1400 |
Φ1588 |
40 |
4-30 |
|
2000L |
2000 |
2154 |
4x15 |
850 |
Φ1400 |
Φ1600 |
Φ1840 |
80 |
4-30 |
|
3000L |
3000 |
3201 |
5x15 |
1015 |
Φ1600 |
Φ1750 |
Φ2040 |
100 |
4-35 |
|
4000L |
4000 |
4020 |
5x15 |
1226 |
Φ1600 |
Φ1750 |
Φ2070 |
120 |
4-36 |
|
5000L |
5000 |
5170 |
5x18 |
1400 |
Φ1800 |
Φ2000 |
Φ2320 |
140 |
4-36 |
主要技術參數：
|
型號 |
H mm |
H1 mm |
H2 mm |
H3 mm |
H4 mm |
H5 mm |
減速機型號 |
電機功率kw |
攪拌轉速 |
重量 kg |
|
50L |
1550 |
255 |
406 |
125 |
760 |
310 |
M4 |
1.1 |
80 |
270 |
|
100L |
1690 |
200 |
560 |
150 |
760 |
330 |
M4 |
1.1 |
80 |
340 |
|
300L |
1910 |
280 |
590 |
225 |
815 |
440 |
M4 |
2.2 |
80 |
700 |
|
500L |
2320 |
340 |
725 |
250 |
985 |
440 |
M6 |
3 |
80 |
930 |
|
1000L |
2650 |
360 |
780 |
325 |
1160 |
530 |
M8 |
4 |
80 |
1610 |
|
2000L |
3200 |
400 |
1200 |
375 |
1205 |
630 |
M8 |
5.5 |
80 |
2010 |
|
3000L |
3390 |
450 |
1310 |
425 |
1205 |
690 |
M10 |
7.5 |
80 |
2590 |
|
4000L |
3976 |
450 |
1760 |
425 |
1385 |
690 |
M10 |
7.5 |
80 |
3160 |
|
5000L |
4150 |
480 |
1760 |
475 |
1385 |
690 |
M10 |
7.5 |
80 |
4000 |
